電動管夾閥 | GJ941X

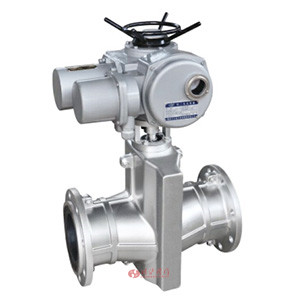

電動管夾閥圖片

電動管夾閥產品說明

電動管夾閥是一種具有獨特結構形式的新型閥門,因其卓越的耐磨防腐性能而倍受青睞,適應于低壓管道的顆粒漿體或化學介質的輸送控制系統。電動管夾閥開啟方便靈活,密封性能好,杜絕了跑冒滴漏等現象的發生,膠管可定期更換,而閥體能長期使用,節省費用。膠管閥可以替代閘閥、截止閥和調節閥，提高使用壽命5-10倍。GJ941X-6L電動膠管閥由多回轉電動執行機構(DZW系列)與管夾閥組成，安裝簡易方便，耐磨、耐腐蝕。

電動管夾閥材質

名稱	材料
閥體	鑄鐵，鋁合金
套管	橡膠
閥桿	鑄銅、碳鋼
壓桿	球墨鑄鐵
電動頭	組合件
托架	球墨鑄鐵

電動管夾閥結構尺寸圖

電動管夾閥結構圖

電動管夾閥連接尺寸

公稱 通徑 (DN)	公稱 壓力 (Mpa)	工作壓力 (Mpa)	L1	Lo	D	D1	Z-O	H	型號	A	B	Do	kw
25	0.6	0.6	124	31	115	85	4-14	一		443	133	一	0.12	18
32			145	40	140	100	4-18	一	一	—	一	-	一	一
40			157	50	150	110	4-18	一	一	一	一	-	一	一
50			160	60	160	125	4-18	一	ZA10-18	552	425	-	0.25	71
65			199	74	180	145	4-18	一	ZA15-15	552	425	305	0.37	80
80			222	88	195	160	4-18	?	ZA30-18	552	425	305	0.75	92.9
100			250	106	215	180	8-18	?	ZA30-18	552	425	305	0.75	101
125			318	134	245	210	8-18	一	一	-	-	305	-	一
150			350	158	280	240	8-23	1000	?	一	一	一	一	一
200			446	206	335	295	8-23	1174	ZA-14-18	766	390	305	1.1	265
250	0.4	0.4	516	256	395	350	12-23	一	一	—	一	-	一	—
300	0.4	0.4	562	304	445	400	12-23	一	一	—	一	-	一	一
采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa)

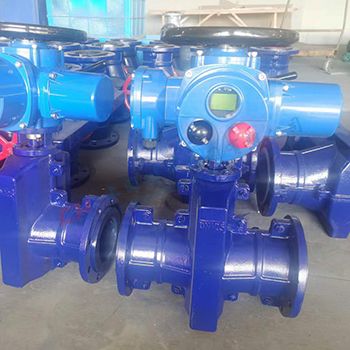

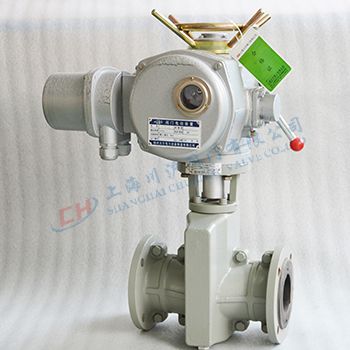

電動管夾閥圖片
